天网互联5G智能门锁公板（支持3大运营商的NBIOT、CAT1物联网通讯协议以及短距离蓝牙通讯协议）赋能传统智能门锁厂商，帮助门锁厂商专注于产品核心，赋能5G产品转型升级。只需结构上适配，即可以轻松定制出自己的5G联网智能门锁，同时天网5G公版也可以定制共享陪护床、蓝牙猫眼、共享停车、共享保险柜等其它传统终端。高并发一体接入天网中台，享有现成的管理平台与移动端应用。
1.引用的相关标准
1.1 GA 374-2001《电子防盗锁》
1.2 GA 701-2007《指纹锁防盗锁通用技术条件》
1.3 SJT 11236-2001《防静电贴面板通用规范》
1.4 GA-701-2007 《指纹防盗锁通用技术条件》
1.5 GB 21556-2008《锁具通用安全技术条件》
1.6 JG／T 394-2012 《建筑智能门锁通用技术要求》
1.7 GB_T_17626[1].2-2006《静电放电抗扰度试验》
1.8 GB-T 2423.1-2008《电工电子产品环境试验 第 2 部分：试验方法 试验 A：低温》
1.9 GB-T 2423.2-2008《电工电子产品环境试验 第 2 部分：试验方法 试验 B：高温》
1.10 GB-T 2423.3-2006 《电工电子产品环境试验 第 2 部分：试验方法 试验 Cab：恒定湿热》
1.11 GB-T 2423.38-2008《电工电子产品环境试验 第 2 部分：试验方法 试验 R：水试验方法和导则》
1.12 GB-T 17626.4-2008《电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验》
1.13 GB-T 17626.2-2006《电磁兼容 试验和测量技术 静电放电抗扰度试验》
1.14 GB-T 17626.11-2008《电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验》
1.15 GB-T 17626.3-2006《电磁兼容 试验和测量技术射频电磁场辐射抗扰度试验》
1.16 GBT 2828.1-2012 计数抽样检验程序 第 1 部分：按接收质量限(AQL)检索的逐批检验抽样计划
2.联网方式及卡片选择
2.1 蓝牙（BLE）：标配带蓝牙模块及天线，天线集成至触摸板区域；可选配蓝牙网关。
2.2 NB-IoT：全网通的 NB 模块。
2.3 MF1 S50 卡（简称:M1 卡）：采用 NXP MF1 IC S50 制作的非接触智能卡，通常简称 S50 卡或 Mifare1K，符合 ISO14443A 标准，4 或 7 字节 UID，主要性能参数如下：
- 通讯速率： 106Kbps
- 读写距离： 0 ～ 100mm
- 读写时间： 1 ～ 5ms
- 工作温度： －20℃ ～ +55℃
- 擦写寿命： >100,000 次
- 数据保存： >10 年
- 外形尺寸： ISO 标准卡6x54x0.82
- 封装材料： PVC、PET、PETG、13mm 铜线
- 封装工艺： 超声波自动植线/自动碰焊
- 执行标准： ISO14443A
预留非接触 CPU 卡升级: 非接触 CPU 卡是一种真正意义上的“智能卡”。它将一个集成电路芯片镶嵌于塑料基片中，封装成卡的形式，外形与磁卡相似。

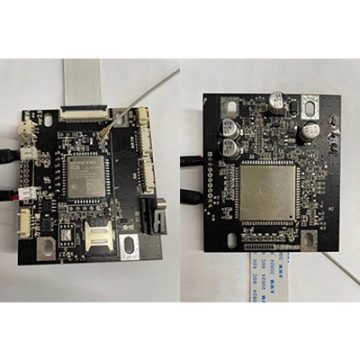

3.系统组成
各组成部分功能简介
主要功能：
触摸板连接座、OLED 显示屏排座、指纹头排座、前后锁连接线接口、USB 接口应急供电接口、喇叭接口、电机驱动、蓝牙模块、NB-IOT 模块+（GSM 卡座）、滑盖检测接口/把手检测接口/机械钥匙检测接口、方舌检测接口/反锁检测/防撬检测接口、斜舌检测接口/门状态检测接口。
- 触摸板
主要功能：与主板连接接口、读卡线圈、触摸按键、按键灯
- 蓝牙天线+NB-IOT 天线
主要功能：NB-IOT 天线
- 喇叭*1PCS
主要功能：播放系统提示语音
- 转接板
主要功能：单/双路电源供电接入、扩展接口、设置/初始化接口、选配 NB-IOT 模块、蓝牙模块。
预留功能：反锁检测
4.产品参数
4.1 产品基本参数
4.2 工作环境参数
4.3 可靠性参数
4.4 产品功能简介
4.5 管理功能概要
4.6 密钥分类
5.操作说明
5.1 键盘布局
5.2长按*号，锁重新连基站
5.3长按#号，复位蓝牙
6.蓝牙及 NB-IOT 通讯
6.1 连接后可实现功能
6.1.1 连接方式
智能锁设备可以通过蓝牙\蓝牙+NB-IOT\蓝牙与手机 APP 或服务器连接。
在 APP 或后台管理系统对智能锁设备进行管理操作。
6.1.2 开锁 、一键冻结与解冻。
在有效范围内，已绑定设备的用户使用后台系统一键开锁；
一键冻结与解冻，是指系统后台对设备进行冻结与解冻的操作。设备被冻结后，用户无法从外面使用密钥开锁（只能管理系统远程开锁），解冻后恢复正常。
6.1.3 连接后时间读取与设置
连接状态下，智能锁的时间会被 APP 根据互联网时间自动校正。为了确认时间是否已经同步,用户可以读取智能锁的时间做对比。
6.1.4 设备信息，联网信号等查询
连接状态下，设备的信息，如设备 ID、序列号、mac 地址、蓝牙地址、联网的信号强度、电量、首次激活时间等可被后台管理系统主动获取。
6.1.5 软件版本查询
连接状态下，智能锁 APP 或后台管理系统查看当前软件版本。
6.1.6 软件升级
当有新的智能锁软件版本发行时，可以在智能锁 APP 或后台管理系统上进行智能锁软件升级。
6.1.7 防撬报警功能、试错报警、防挟持报警（服务器端实现）
其中智能锁操作菜单没有防撬报警的功能选项，但可以在智能锁 APP 上打开或关闭防撬报警功能，用户可以根据使用情况选择性打开此功能。
6.1.8 锁日志查询
在智能锁 APP 或管理后台上可以快速查看及调取开锁记录的详细信息包括开锁时间，开锁用户的开锁方式。
6.1.9 初始化
可在锁操作菜单上初始化，可长按智能锁上的隐藏按键进行初始化，可以在智能锁 APP 上初始化。
6.1.10 密钥操作
连接状态下，智能锁 APP 可以对门锁的密钥进行管理，如增加、删除、修改和查看。
6.1.11 信息推送
联网后，智能锁如有开锁动作、按门铃动作、反锁动作等等，即可通过蓝牙\ NB-IOT 自动推送消息给智能锁 APP，方便用户及时查看开锁记录。
6.1.12 操作记录上报
对锁的全盘操作记录，如对密钥的增删改、初始化操作、软件版本升级等等操作记录，NB-IOT 功能会自动推送消息给智能锁管理后台。
7.辅助功能
7.1 键盘光效
开门成功后，锁的键盘灯按“12369874”依次亮起，伴随语音提示；等等这类的灯光交互。
7.2 扫二维码，进行绑定
在锁安装完成之后，安装人员使用手机 APP 扫锁上的二维码将门锁添加至特定的管理系统。
8.不同软件版本与功能配置
